BR-CJL型车刀角度概念测量仪

概述：

      车刀角度概念测量仪是根据车刀中各角度的定义概念出发，进行全新开发设计，具有结构简单、质地轻巧、便于携带、 易学易用、测量直观等特点。该产品是由测量平板、磁吸轴支座、1/4剖切轴、磁吸车刀、3/4圆量角器、90°直角靠尺组 成。该产品是本公司与哈尔滨工业大学产学研合作产品，在部分高校推广使用，反馈良好。

测量原理：

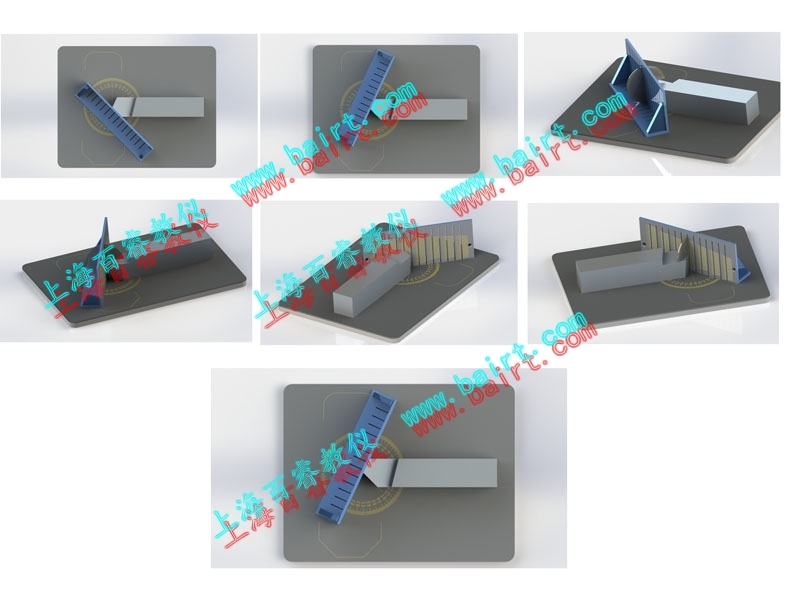

    本产品是根据车刀各角度的定义概念出发，利用测量平板模拟“切削平面”、利用90度直角靠尺模拟“切削平面”、利 用3/4圆量角器模拟“正交平面”，然后进行车刀各角度的测量。

组成部分介绍：

（1）测量平板：由透明有机 玻璃与铁磁性薄钢板复合而成，质地轻巧。 （2）磁吸轴支座：选用铝合金或者工程塑料制作，并在支座底部镶有磁铁，以便其在测量平板上平移或者固定。 （3）1/4剖切轴：选用铝合金或者工程塑料制作，并将轴的1/4剖切去除，在剖切平面上设有背吃刀量ap、主偏角Kr和轴向 进给量f标记，便于切削参数的理解。 （4）磁吸车刀：选用铝合金或者工程塑料制作，并在车刀底部镶有磁铁，以便其在测量平板上平移或者固定。 （5）3/4圆量角器：选用不锈钢制作，表面作抛光处理，且量角器双面设有角度标识，用于测量后角、前角参数。 （6）90°直角靠尺：选用铝合金制作，表面作氧化处理，长边所在平面设有若干倾斜度的平行线，用于测量刃倾角。

测量范围及精度:

（1）前角测量范围：-5 ～ +90°

（2）后角测量范围：0 ～ +30°

（3）刃倾角测量范围：-9 ～ +9°

（4）主（副）偏角测量范围：0 ～ 90°

（5）测量精度：±1° （6）可定制：±0.5°

配置：

标配： （1）45°车刀一把；（选配：75°车刀、90°车刀、60°螺纹刀）

          （2）测量平板一块

          （3）1/4剖切轴一根

          （4）3/4量角器一把

          （5）90°直角靠尺一把

          （6）精美铝合金，套装尺寸/重量：435x320x70mm / 6.85KG
