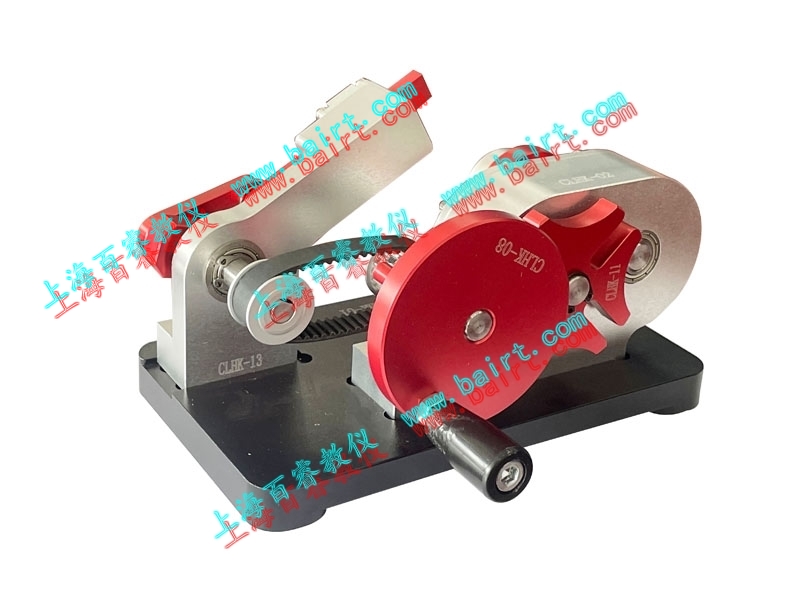

BR-CH618型 槽轮滑块机构

138-1727-8207
产品介绍 /Product parameters


功    能

1、机构拆装训练;

2、零件尺寸测量训练;

3、槽轮滑块机构零件图绘制训练;

4、槽轮滑块机构装配图绘制训练。

产品特点

1、实训项目实际化:以槽轮滑块机构为训练对象;

2、实训功能系统化:槽轮滑块机构拆装、零件测量、零件图绘制和装配图绘制四位一体的训练模式;

3、实训学生大众化:小型、组合、便携式训练装置,1-3人一组,让尽可能多的学生获得充分的训练机会;

4、实训管理标准化:配套的训练指导书,教和学都十分方便、教学效果显著;

5、实训产品精密化:大部分零件采用精密加工,保证尺寸与精度的一致性。

技术参数





BR-CH618型 槽轮滑块机构

项    目

参数

项    目

参数

外形尺寸

175×140×101mm

重    量

1.4(kg)

精密检验

零件

名称

规格mm

数量

名称

规格mm

数量

基座

170×100×14

1pcs

长臂支撑座

87.5×88.5×23

1pcs

箱体

121×67×26.5

1pcs

偏心摇块

29×18×10.5

1pcs

箱盖

92×56×6

1pcs

同步轮

Φ22×15

2pcs

偏心滑块

33×20×12

1pcs

同步带

HTD 156-3M  带宽10mm

1pcs

凸型圆盘

Φ40×23

1pcs

齿轮

Φ38×18

2pcs

轴1

Φ13×55

1pcs

滑条

75×10×6

1pcs

手柄

Φ17×33

1pcs

固定片

23×23×6

1pcs

槽轮拨盘

Φ67×19

1pcs

L型支撑座

54×30×20

1pcs

轴2

Φ13×48

1pcs

连杆

47×15×6.5

1pcs

轴3

Φ15×43.5

1pcs

轴承

F6800-2Z

10pcs

槽轮

57.5×57.5×11

1pcs

卡簧

弹性挡圈A型10

3pcs

轴4

Φ15×49.5

1pcs

内六角螺钉


若干

传动机构组成

同步带传动机构、槽轮传动机构、齿轮传动机构、偏心滑块传动机构。

材料工艺

铝合金阳极氧化、不锈钢、钢防锈处理、胶木。

技术资料

标准检验零件图纸

教学资料

竞赛标准任务书及评分标准

类    型

装配体与拆解式装箱2种类型

外观颜色

多色
