BR-M07G型柔性夹具（万能组合）

概述：
  柔性夹具是以组合夹具为基础的能适用于不同的机床、不同的产品或同一产品不同规格型号的机床夹具，它是由一套预先制造好的各种不同形状、不同尺寸规格和不 同功能的系列化、标准化元件组装而成。柔性夹具元件具有较好的互换性和较高的精度及耐磨性，可根据不同机床和不同零件的加工要求，选用配套中的部分元件组 装成所需要的夹具。
  柔性夹具元件根据自身结构特点和使用情况的不同被分为三个系列:槽系列夹具元件、孔系列夹具元件、光面系列夹具元件。
孔 系列夹具元件分为两个型号:大型元件(M16系列)和中型元件(M12系列)。大型元件的定位孔径φ 16H6.螺纹M16和M16 x 1.5两种，定位孔和螺纹孔是间隔分布的，孔距50mm。定位孔中心至定位基准面的尺寸公差± 0.015mm。中型元件的定位孔径φ16H6、螺纹M12x 1.5,定位孔中心设计有螺纹孔，定位孔和螺纹孔是同心的，定位孔和螺纹孔是间隔分布的，孔距30mm。根据热处理状态孔系列夹具元件分为普通孔系和硬面 孔系元件。普通孔系主要元件采用优质中碳合金钢调质处理:硬面孔系主要元件采用优质低碳合金钢制造，经过渗碳淬火后元件表面硬度为HRC58 -64. 内部硬度为HRC35左右，从而保证了元件具有足够的强度、韧性、高耐磨性和形状尺寸的稳定性:定位套、定位销采用工具钢T8A。
柔性夹具元件的主要尺寸精度为IS06 -7级，元件主要工作面之间、工作面与定位面之间的平行度，垂直度按 GB1184 中的4级。工作面和定位面的粗糙度 Ra值为0.4或0.8。
柔性夹具的基础件与机床托板的定位结构尺寸和连接尺寸是根据机床托板国际标准IS08526-1设计制造的。 如果用户的机床托板不符合IS08526-1,我们可以根据用户的实际情况进行专门的设计和制造，满足用户的使用要求。
柔 性夹具元件可以通过组装——使用——分解——再组装周而复始循环使用，与专用夹具相比较，柔性夹具元件具有明显的技术经济效果:可以节约夹具设计制造工时 90%;缩短生产准备周期85%;节约金属材料95%:降低生产成本80%，使用柔性夹具在短时间内就可以收回全部投资。

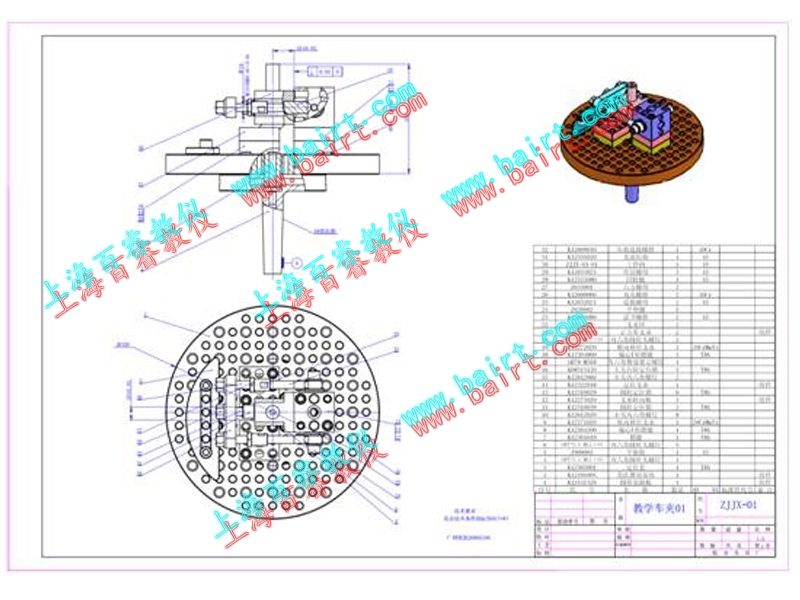

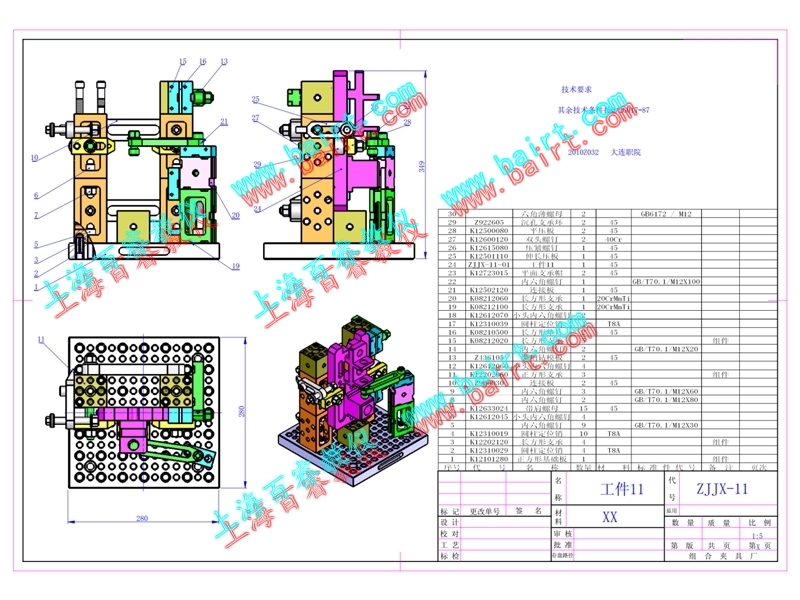

教学用车床夹具1



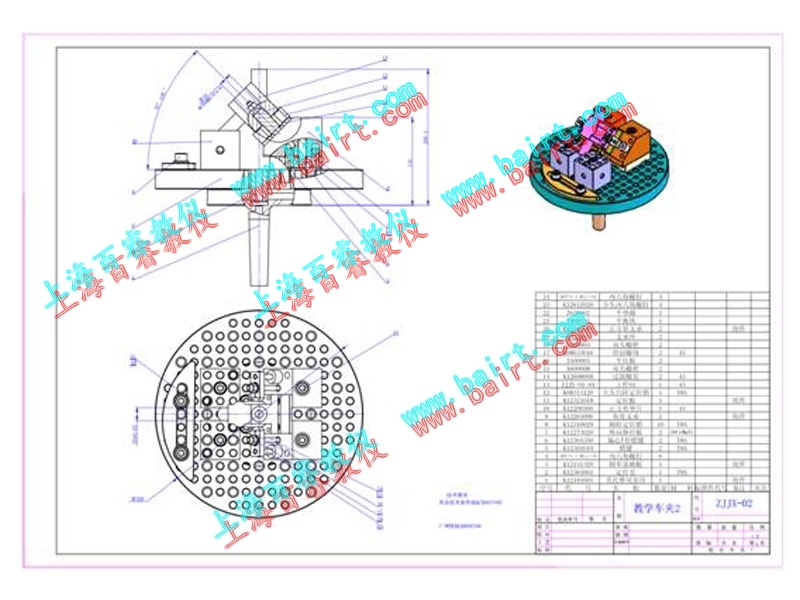

教学用车床夹具2



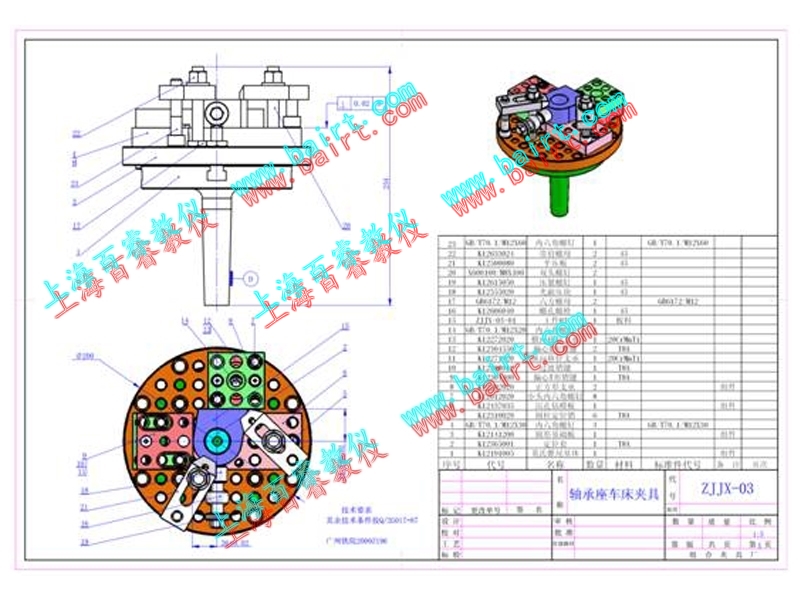

轴承座车床夹具



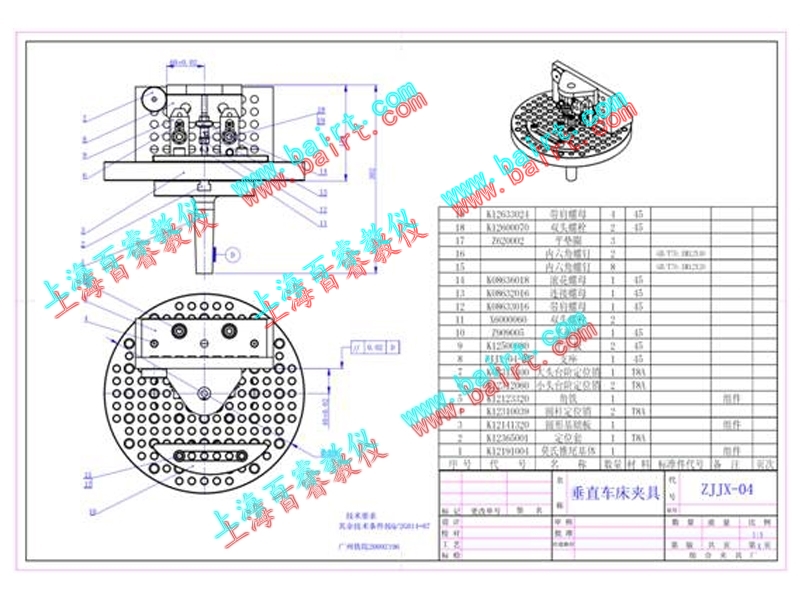

垂直车床夹具



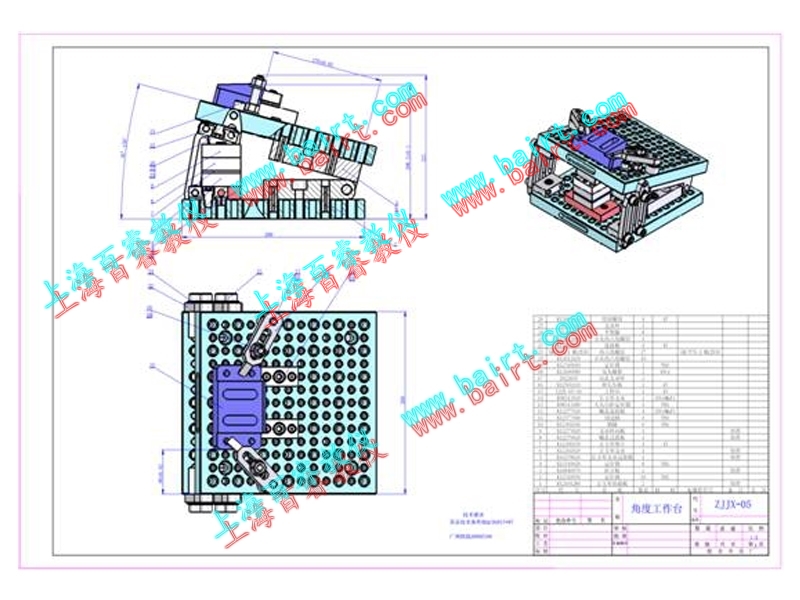

角度工作台



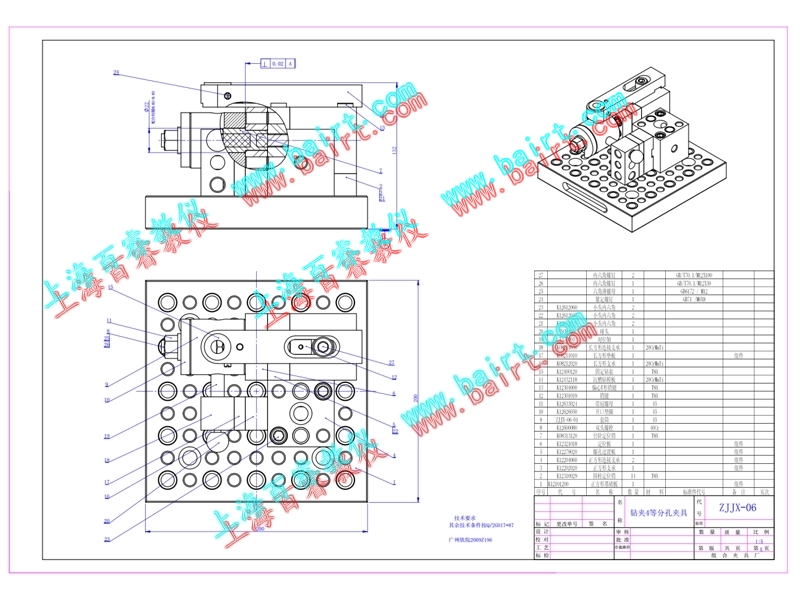

钻夹四等分孔夹具



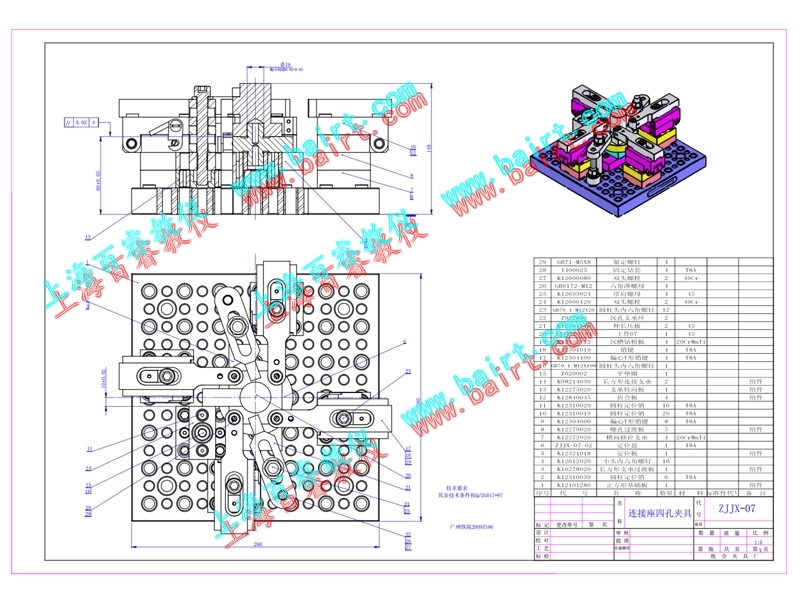

连接座四孔夹具



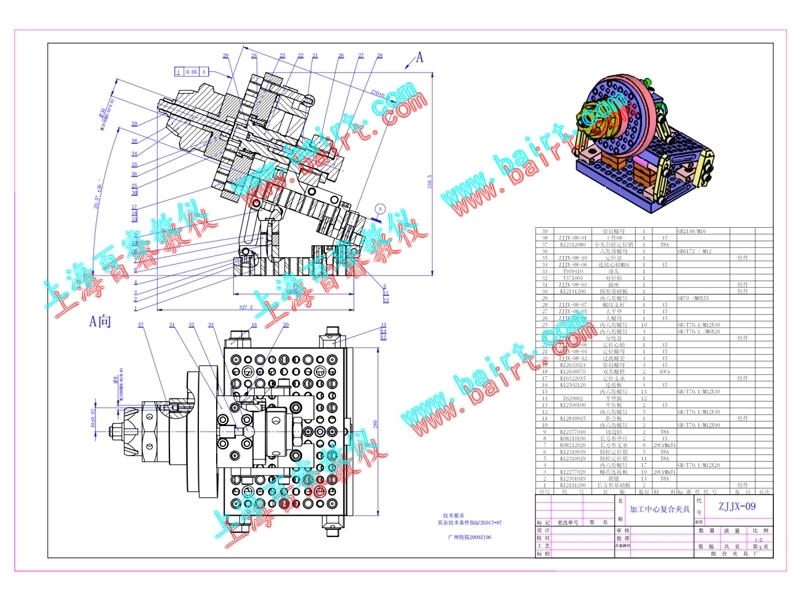

加工中心复合夹具


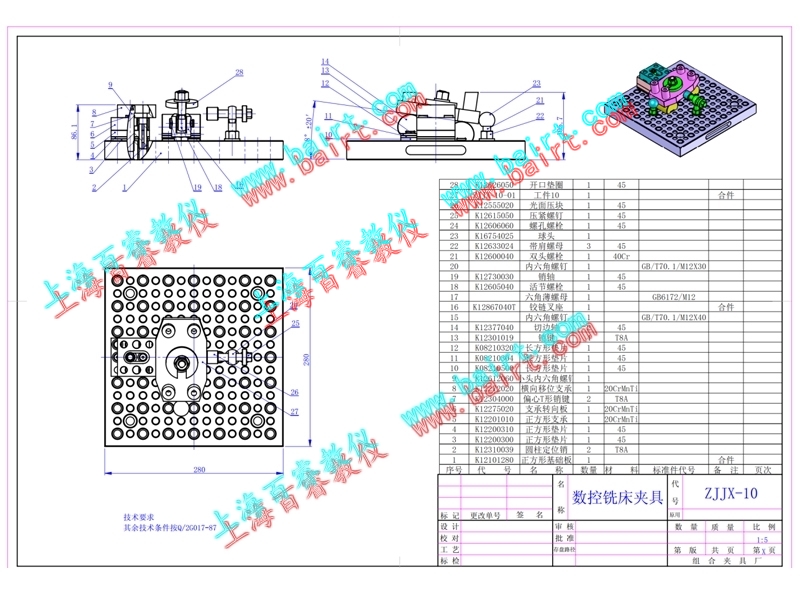

数控铣床夹具
