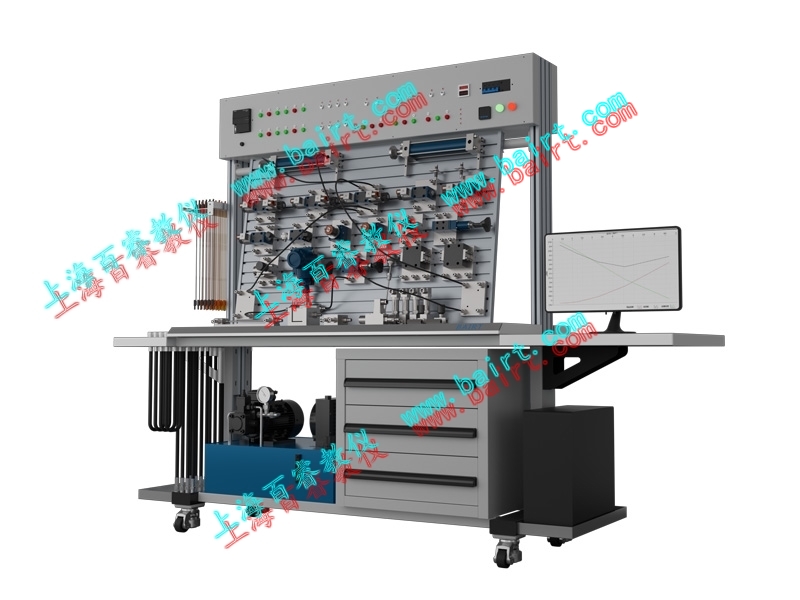

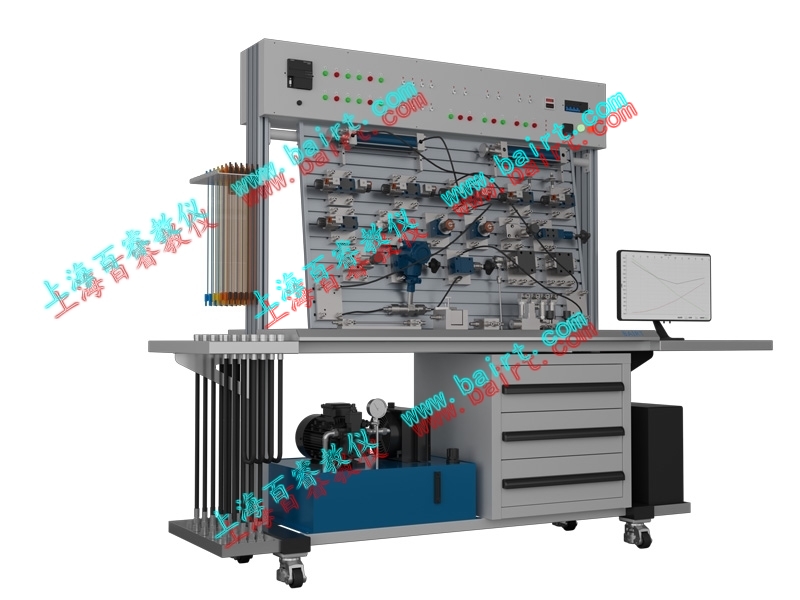

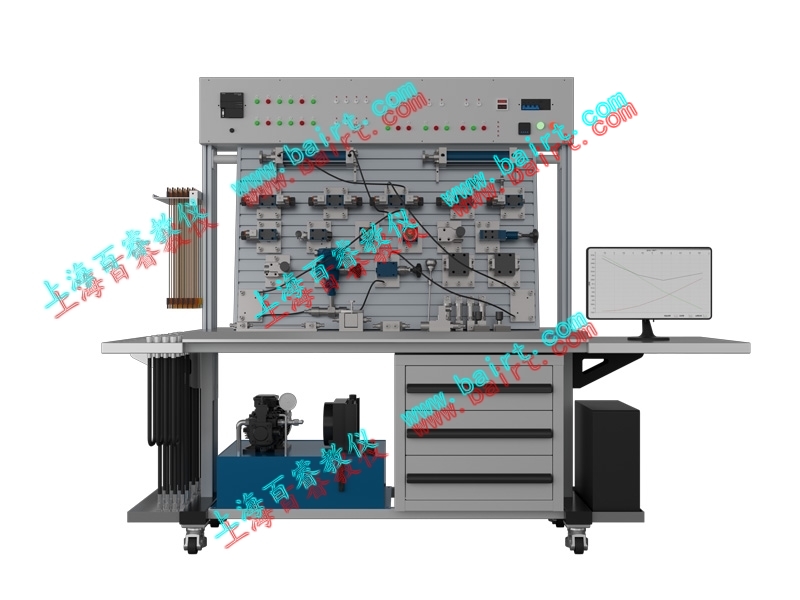

时尚型材款

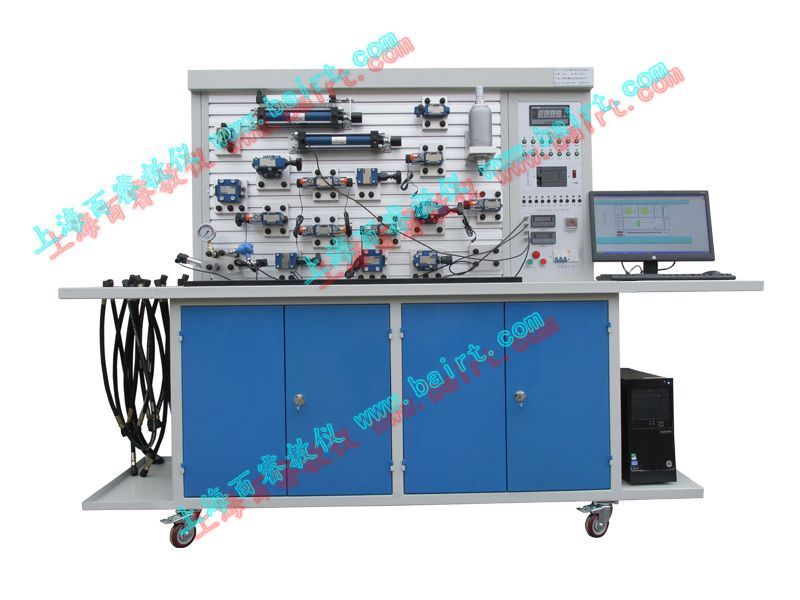

常规钣金款

概述:

YD-B型智能化液压传动综合实验台是根据《液压传动》《液压与气压传动》等教材内容要求，参考广大师生的建议，精心设计而成。实验台采用先进的液压元件技术和新颖的模块设计，液压元件可以方便、快速的放置于T型沟槽铝合金型面板上，配合先进的自封式快插接头，构成了插接方便的系统组合。

YD- B型智能化液压传动综合实验台是在YD-A型液压传动综合实验台基础上，增加相关传感器、采集卡、测试软件等。通过采集卡对压力、温度、功率、流量、转 速、时间等测量，测试分析软件分析、处理，可以对测试数据进行保存、曲线绘制、导出实验报告，从而使得液压传动课程涉及的相关实验课程能够高效的开展。

YD- B型智能化液压传动综合实验台适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、液一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、 深入地了解、掌握液压元件的结构、液压回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。

该实验台是专业设计的新型智能化液压传动实验台,是液压实验中实现全自动化的典范.

一、实验台组成
　　实验台由实验工作台、液压泵站、常用液压元件、电气控制单元、数据采集系统等几部分组成。

1.  实验工作台

工作电源：三相四线380V      额定功率：1.5KW     额定压力：6.3-7Mpa

实验工作台由铁制主体、电器柜、油管架、电脑台与铝合金型面板(T型钩槽)等构成。

采用2mm厚度宝钢优质冷轧钢板材质制作而成；美观牢固，底部装有四个优质轴式万向轮，移动方便。柜体下面分为两部分，左边用来放置泵站；右边是储存柜，用来存放液压元件。

实验工作台由铁制（一次成型工艺制作）主体、铝型材操作面板构成。面板带“T”沟槽形式的铝合金型材结构，可以方便、随意地安装液压元件，搭接实验回路。

工作台尺寸：长×宽×高=1500mm×650mm×1800mm    (其包装后约300kg)

电脑附台: 长×宽×高=500mm×650mmmm    (其包装后约10kg)

2.  液 压泵站

系统额定工作压力：6.3Mpa。（最大可至7Mpa）
⑴.  电机—泵装置（1台）

变量叶片泵-电机1台：

变量叶片泵：单向，公称排量6.67mL/r，容积效率 90%；

电机：三相交流电压，功率2HP 4P，转速1450r/min；

⑵. 油箱：公称容积45L；附有液位油温指示计，吸油滤油器，空气滤清器等

3．  常用液压元件

以 北京华德集团生产的液压元件为主，配置详见配置清单。

每个液压元件均配有油路过渡底板，可方便、随意地将液压元件安放在铝合金型材面板上。

4．  电气测控单元

可编程序控制器(PLC)：西门子S7-200系列，SR20, I/O口20点，继电器输出形式，电源电压：AC 220V/50Hz,控制电压为DC24V，设有手动，自动，延时，顺序等控制功能,并配有压力表、流量计、功率表、转速表、累时器等测量工具。

标配品牌是我公司推荐品牌，客户也可以根据自身需要选配自己需要的品牌PLC。

5．  数据采集系统

计算机：PⅣ主机，19’液晶显示器, 操作系统Microsoft Win7及以上，显示屏分辨率1600*900及以上

数据分析软件：液压传动测试分析系统V1.0

数据采集卡 12路16位高精度模拟量采集

压力传感变送器、流量传感变送器、功率传感变送器、温度传感变送器、位移传感变送器   O.5级精度

二、实验台功能

1. 常用液压元件的性能测试：

1)   液压泵性能测试

2)   溢流阀静态性能测试

3)   节流阀、调速阀性能测试

4)   减压阀性能测试

5)   阻尼孔性能测试（选配）

2. 液压传动基本回路实验：（22种回路）

1)   单级调压回路

2)   两级调压回路

3)   减压阀的减压回路

4)   顺序阀的平衡回路

5)   换向阀的卸荷回路

6)   先导式溢流阀的卸荷回路

7)   液控单向阀的保压自锁回路

8)   差动回路

9)   调速阀短接的速度换接回路

10) 节流阀进油节流调速回路

11) 节流阀回油节流调速回路

12) 节流阀旁路节流调速回路

13) 调速阀进油节流调速回路

14) 调速阀回油节流调速回路

15) 调速阀旁路节流调速回路

16) 节流阀控制的单向同步回路

17) 二位四通电磁换向阀换向回路

18) 三位四通电磁换向阀换向回路

19) 二位四通手动换向阀换向回路

20) 顺序阀控制的顺序动作回路

21) 接近开关控制的顺序动作回路

22) 压力继电器控制的顺序动作回路

3.可编程序控制器（PLC）电气控制实验，机电液一体控制实验形式。

1)   PLC的指令编程，梯形图编程的学习

2)   PLC编程软件的学习及使用

3)   PLC与计算机的通，在线调试、监控

4)   PLC对液压传动控制的优化

4.配挖掘机仿真机构（选购件）

       1）液压传动各部件结构的观摩、拆装及液压控制系统原理的学习与分析。

       2）液压挖掘机械演示控制实验。

          ①挖掘作业，铲斗与斗杆复合进行工作实验；

          ②卸料作业、斗杆和铲斗工作同时大臂可调整位置高度。

5.配装载机仿真机构（选购件）

       1）液压传动各部件结构的观摩、拆装及液压控制系统原理的学习与分析。

       2）液压装载机械演示控制实验。

          ①装料作业，铲斗装物后摇臂缸伸出，使铲斗反转，动臂提升；

          ②卸料作业，铲斗卸物（摇臂缩回，使铲斗转向），动臂下降。

6. 学生自行设计、组装的扩展液压回路实验；（可扩展上百种实验）

7. 可编程序控制器（PLC）电气控制实验，机电液一体控制实验形式；

        1）、PLC的指令编程，梯形图编程的学习

       2）、PLC编程软件的学习及使用

       3）、PLC与计算机的通，在线调试、监控

       4）、PLC对液压传动控制的优化

8. 智能化数据采集系统实验：可进行实验数据采集、分析、处理、即时显示、实验曲线自动生成等

9、配有仿真软件，可模拟液压实验回路的搭接。

虚拟液压组态仿真软件：

该组态软件可在计算机屏幕上形象的把液压油的流动方向、各种液压阀内部阀芯的工作状态、油缸的工作过程和泵的工作原理实时的显示出来。

  10、增加液压仿真软件，虚拟软件回路搭接及检测故障功能。
