概述：

液压电液比例伺服控制技术是随着液压传动技术发展和应用而发展起来的的新型液压控制技术。其控制精度和响应的快速性远远高于普通的液压传动，在现代工业生 产中被广泛采用。在液压技术实验教学环节中，伺服阀的静态、动态性能测试能够让学生直观的了解伺服系统核心元件的性能和主要参数。我单位设计开发的YD－ D型 电液伺服测试试验台可以满足高等院校、职业院校的实验教学及科研开发要求。并可以根据现场的实际需要经升级后增加新的实验项目，具有良好的可扩展性。本实 验分两部分，一部分是伺服阀部分，另一部分是回路实验部分。

实验内容：

掌握实验的基本技能，进一步了解机电一体化技术及计算机辅助测试即CAT技术的应用，提高学生测试技能和动手能力。了解电液伺服阀的静态特性和动态特性， 并掌握其性能测试的实验分析方法。了解电液伺服阀控液压缸系统(开环、闭环)在正弦输入和阶跃输入时的响应特性,加深对反馈控制的理解。

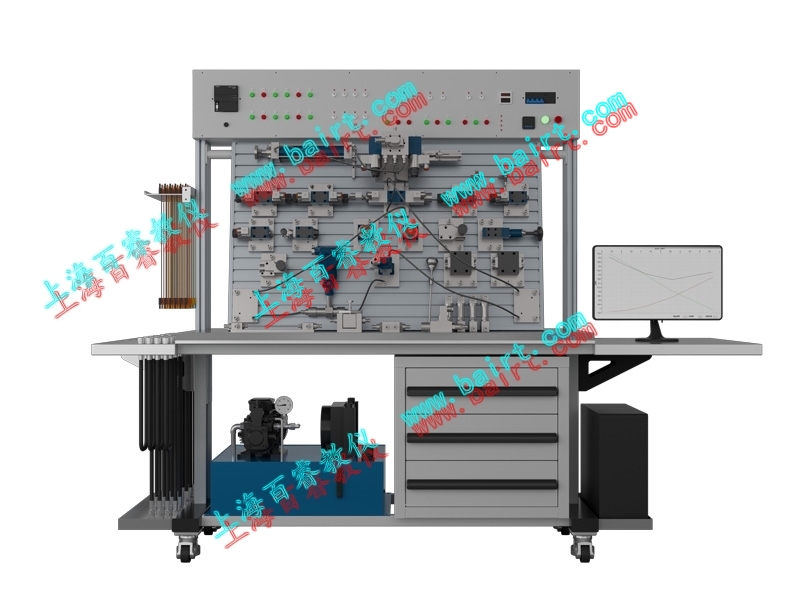

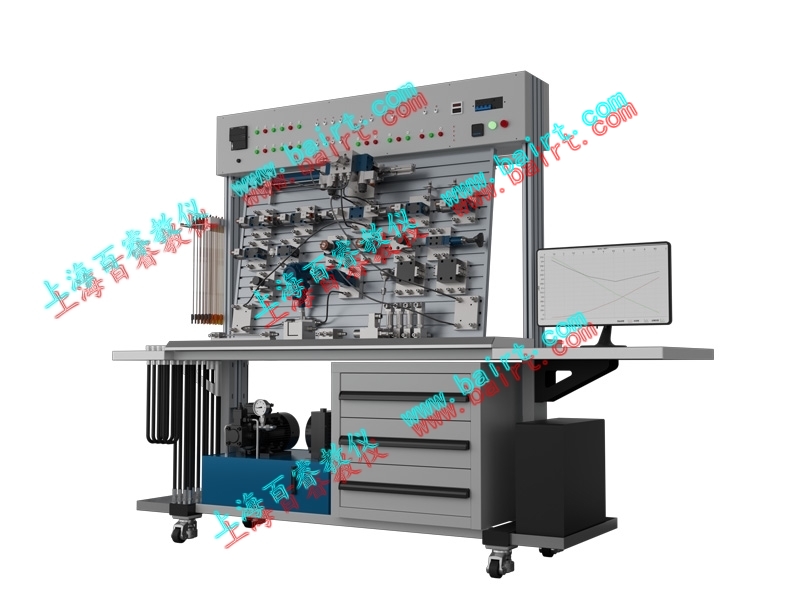

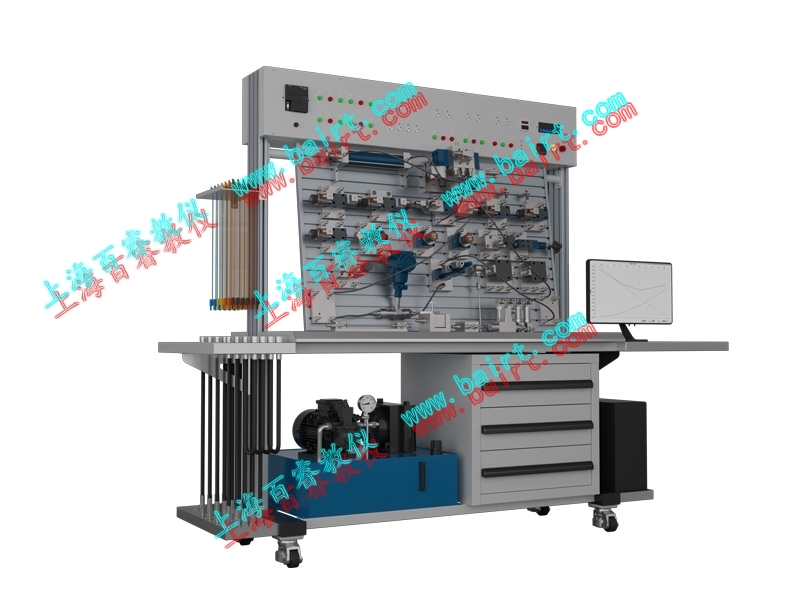

  实验台组成：实验台由实验工作台、液压泵站、常用液压元件、电气控制单元、伺服测试部分，数据采集系统等几部分组成。

  （1）实验工作台

  实验工作台是由金属板主体、铝制材操作面板构成。可以方便、随意地安装液压元件，搭接实验回路。

  （2）液压泵站

  系统提供双泵组额定工作压力：25Mpa、7Mpa

  电机—泵装置（2台）

  变量柱塞泵—电机

  变量柱塞泵：单向，公称排量17.8Ml、r，额定压25Mpa

  电机：三相交流电压，转速1450r/min

  变量叶片泵—电机

  变量叶片泵：额定压力7Mpa，公称排量11ml/r

  电机：三相交流电压，转速1450r/min

  技术参数：

  1.  采用数据采集系统，可进行实验数据采集、实验数据分析处理

  2.  静态流量测量精度〈2%，动态流量测量频带宽度〉100Hz，压力测量精度〈2%，压力测量频带宽度〉100Hz

  3.  工作电源：24VDC/4.5A

  4.  软件开放良好性好，提供进行二次开发的程序接口

  5.  泵站额定流量：6.67L/min

  6.  工作台尺寸：长×宽×高=2000mm×750mm×1850mm（其包装后约300KG）
